Bezpieczne trasy kablowe w maszynach – dlaczego odpowiednie prowadniki i okablowanie to podstawa ciągłości produkcji?

Każda nowoczesna maszyna pracująca w ruchu – czy to centrum CNC, zautomatyzowana linia montażowa, czy robot przemysłowy – zmusza przewody i węże do ciągłej pracy pod obciążeniem mechanicznym. Zginanie, skręcanie, wibracje i szybkie przyspieszenia to codzienność środowiska produkcyjnego. Jeśli trasy kablowe zostaną zaprojektowane „na oko”, awaria i kosztowny przestój są tylko kwestią czasu. Prawdziwa inżynieria testu i utrzymania ruchu zaczyna się tam, gdzie panuje porządek w okablowaniu.

Rola prowadników (np. igus) i promienia gięcia

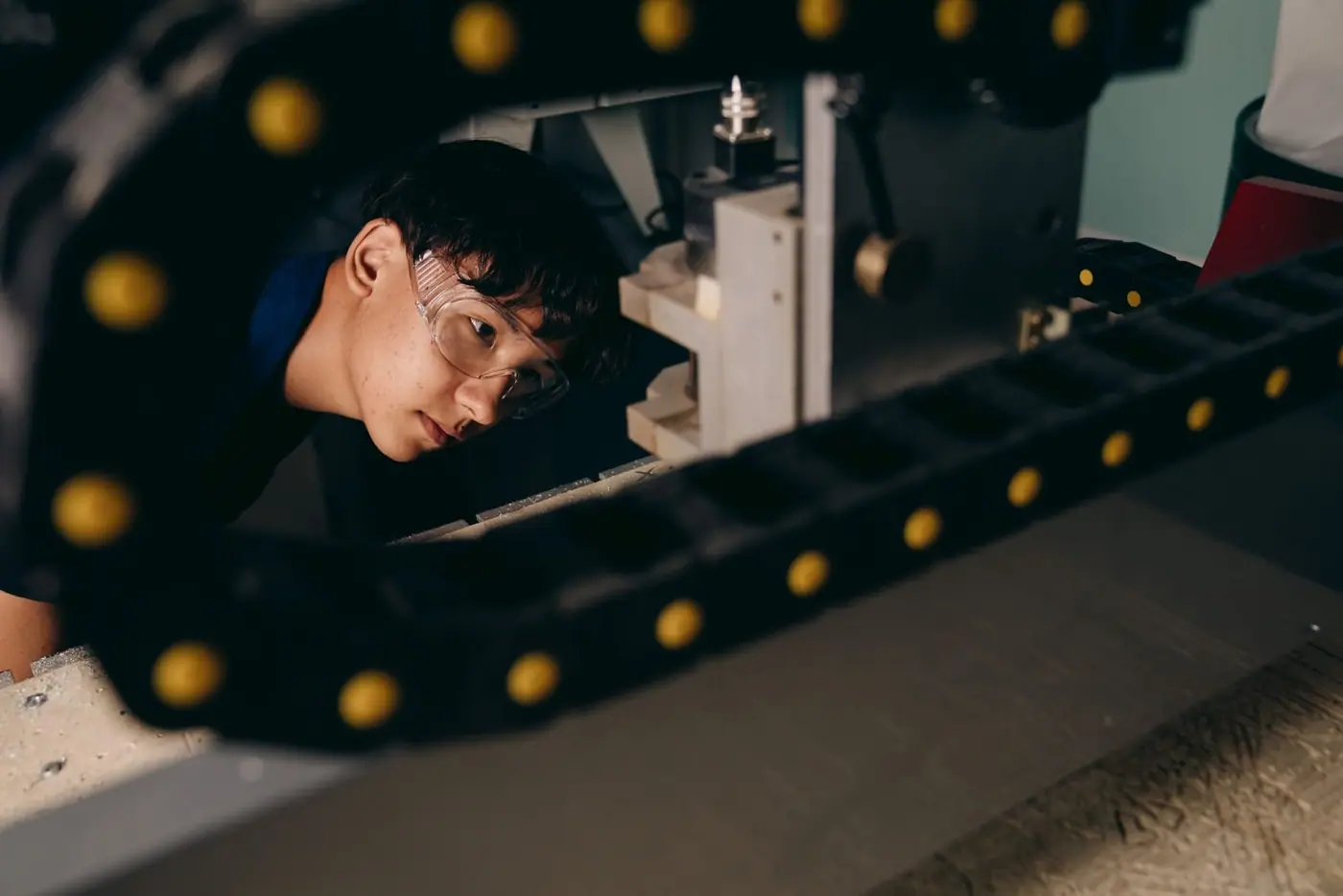

W maszynach dynamicznych kluczowe jest zastosowanie sprawdzonych systemów prowadzenia przewodów, takich jak prowadniki kablowe (np. igus). Dlaczego są one niezastąpione?

• Ochrona przed zmęczeniem materiału: Prowadnik wymusza na przewodach kontrolowany promień gięcia, zapobiegając ich załamywaniu i pękaniu żył miedzianych pod wpływem tysięcy cykli roboczych.
• Odciążenie naciągu: Prawidłowe zamocowanie i grzebienie odciążające sprawiają, że siły mechaniczne nie działają bezpośrednio na styki złączy czy terminale urządzeń.

Inżynieryjny rygor: separacja mediów i normy

Układanie wszystkich kabli i węży „razem, byle zmieściło się w korycie” to błąd, który prowadzi do zakłóceń elektromagnetycznych (EMC), awarii sterowania, a nawet zagrożenia życia. Zgodnie z obowiązującymi normami technicznymi i dobrą praktyką inżynierską, trasy muszą być rygorystycznie podzielone:

• Separacja wysokich i niskich napięć: Kable zasilające o dużych mocach (wysokie napięcie, falowniki) generują silne pola elektromagnetyczne, które mogą zakłócać czułe sygnały pomiarowe oraz transmisję danych (niskie napięcie, magistrale komunikacyjne). Wymaga to zachowania odpowiednich odległości lub stosowania przegród separacyjnych wewnątrz prowadników i koryt.
• Oddzielenie pneumatyki od przewodów elektrycznych: Węże ze sprężonym powietrzem pod żadnym pozorem nie powinny być ściskane ani luźno plątać się z kablami elektrycznymi. W przypadku przetarcia węża i wycieku powietrza lub oleju, przewody elektryczne mogą ulec uszkodzeniu izolacji, co grozi zwarciem. Normy nakazują uporządkowane prowadzenie mediów fluidowych, często w dedykowanych sekcjach prowadników.

Doświadczenie i lokalne wsparcie na Pomorzu

Jako BEMAT-service pomagam firmom z Kwidzyna i całego regionu pomorskiego nie tylko w projektowaniu nowych stanowisk i oprogramowania, ale również w modernizacji oraz audycie istniejących maszyn. Jeśli Twoja produkcja cierpi przez ciągle urywające się przewody lub zakłócenia w układach sterowania PLC – czas na profesjonalną przebudowę tras kablowych.

Podsumowanie

Bezpieczne i przemyślane trasy kablowe to gwarancja, że maszyna będzie pracować bezawaryjnie przez lata. Inwestycja w markowe prowadniki i rygorystyczne przestrzeganie norm separacji mediów zwraca się przy pierwszym unikniętym przestoju linii produkcyjnej.
