Testy HVT połączone z testami funkcjonalnymi? Dlaczego to wpędza w ogromne kłopoty

W świecie inżynierii testu i produkcji elektroniki ciągle szukamy oszczędności czasu. Skoro stanowisko testowe i tak sprawdza urządzenie pod kątem funkcjonalnym, dlaczego by od razu – w jednym gnieździe, jednym ruchem i jednym cyklu – nie odpalić testu wysokiego napięcia (HVT / Hypot)? Brzmi jak sprytna optymalizacja? W praktyce takie podejście bardzo szybko wpędza firmę w ogromne kłopoty: zniszczony drogi sprzęt pomiarowy, uwalone komputery sterujące i straty w produkowanej elektronice, których koszty potrafią przyprawić o ból głowy.

Pułapka wspólnej masy i wysokich napięć

Podczas testu HVT (High Voltage Test) przykładamy do układu napięcia rzędu kilkuset, a nawet kilku tysięcy woltów, aby zbadać prąd upływu i stan izolacji. Co się dzieje, gdy w tym samym czasie testowane urządzenie jest połączone z komputerem lub panelem operatorskim przez porty takie jak USB, RS-232, RS-485 czy inne interfejsy?

• Wspólna masa jako autostrada dla destrukcji: Praktycznie wszystkie standardowe interfejsy komunikacyjne posiadają masę odniesienia powiązaną z masą komputera lub zasilacza laboratoryjnego. W momencie przebicia, przeskoków iskrzenia lub pojemnościowych sprzężeń podczas testu HVT, wysokie napięcie natychmiast szuka ujścia.

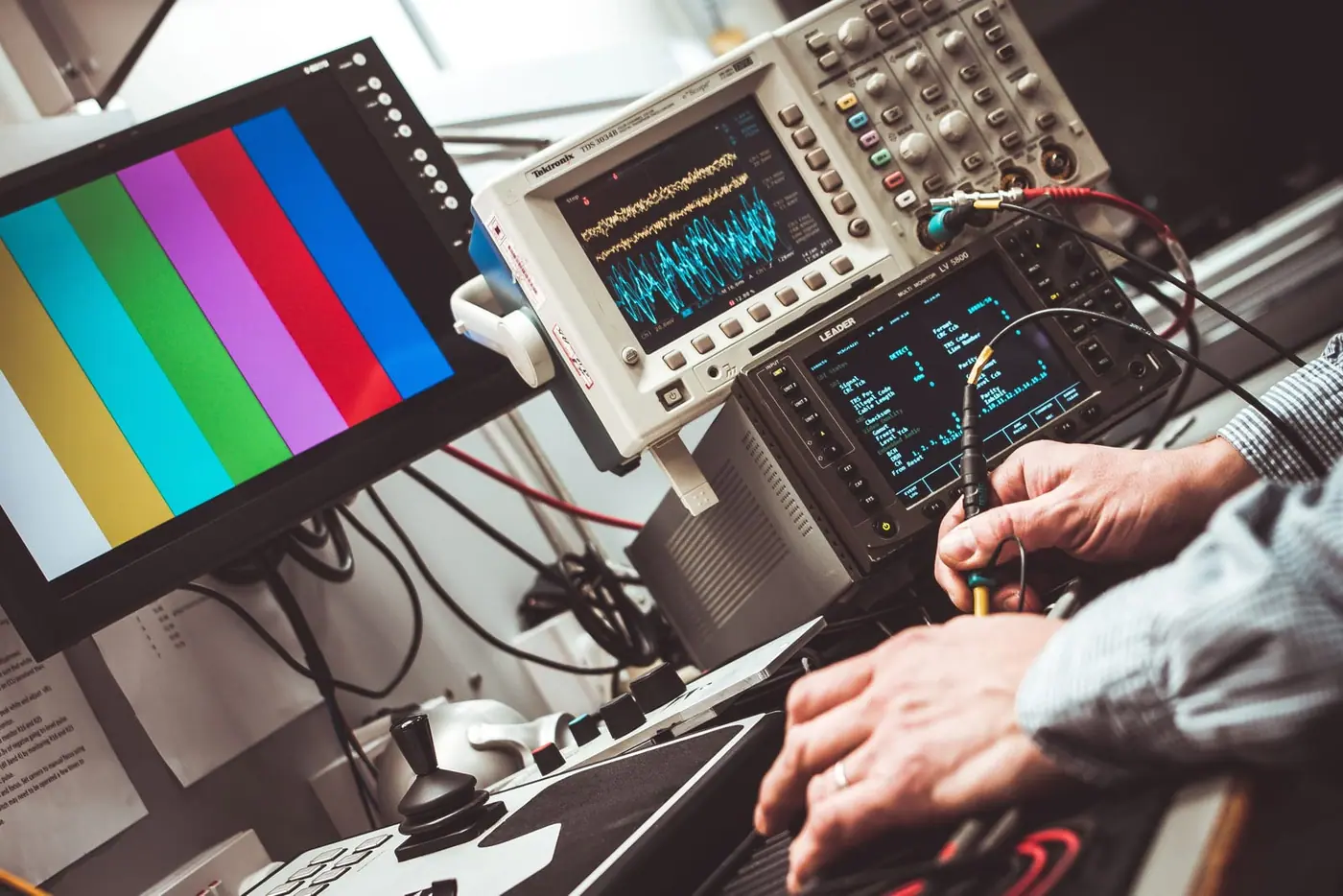

• Piki rzędu kilkuset woltów na liniach danych: Rejestrowane na oscyloskopie przepięcia potrafią wystrzelić na liniach komunikacyjnych do poziomu kilkuset woltów. Taka fala uderzeniowa mknie po masie prosto do portów komputera testowego lub wrażliwych mikrokontrolerów w badanym urządzeniu.
• Skutki finansowe i sprzętowe: Bezwzględnie spalone, wrażliwe elementy elektroniczne, uszkodzone przetworniki, martwe porty USB w PC i uwalone płyty główne stanowiska testowego. Produkcja staje, a koszty rosną.

Dlaczego popularne „sztuczki” zawodzą?

Wielu konstruktorów próbuje ratować sytuację, stosując różnego rodzaju izolatory – optoizolatory na liniach cyfrowych czy izolowane konwertery USB. Niestety, w obliczu potężnych pików energetycznych i zakłóceń współbieżnych generowanych podczas testów wysokonapięciowych, zastosowanie standardowych izolatorów często nic nie daje. Impulsy wysokonapięciowe potrafią przebić barierę izolacyjną galwanicznie lub przedostać się przez pojemności pasożytnicze układów zasilania, niszcząc elektronikę „po drugiej stronie”.

Jak uniknąć tych kłopotów? (Inżynierskie podejście)

Zasada w nowoczesnej inżynierii testu (EOL) musi być jasna: testy HVT i testy funkcjonalne to dwa oddzielne światy.

• Rozdzielenie stanowisk: Test wytrzymałości izolacji (HVT) powinien odbywać się na osobnym, dedykowanym stanowisku lub w całkowicie odizolowanej fazie cyklu technologicznego, gdzie DUT (Device Under Test) nie jest fizycznie spięty żadnymi przewodami sygnałowymi z komputerem.
• Sekwencjonowanie: Dopiero po pomyślnie zakończonym i bezpiecznym rozładowaniu układu po teście HVT, urządzenie może zostać mechanicznie lub za pomocą bezpiecznych przekaźników wysokonapięciowych przełączone do gniazda testów funkcjonalnych.

Lokalne wsparcie i doświadczenie na Pomorzu

Projektowanie bezpiecznych i powtarzalnych stanowisk testowych EOL to fundament ciągłości produkcji. Jako BEMAT-service pomagam producentom z Kwidzyna i całego regionu eliminować ryzykowne rozwiązania konstrukcyjne, chroniąc Twój biznes przed kosztownymi przestojami.

Podsumowanie

Oszczędność kilku sekund na połączonym teście HVT i funkcjonalnym kończy się zazwyczaj ogromnymi kłopotami i stratami sprzętowymi idącymi w tysiące złotych. Nie idź na skróty tam, gdzie wchodzi w grę wysokie napięcie.
